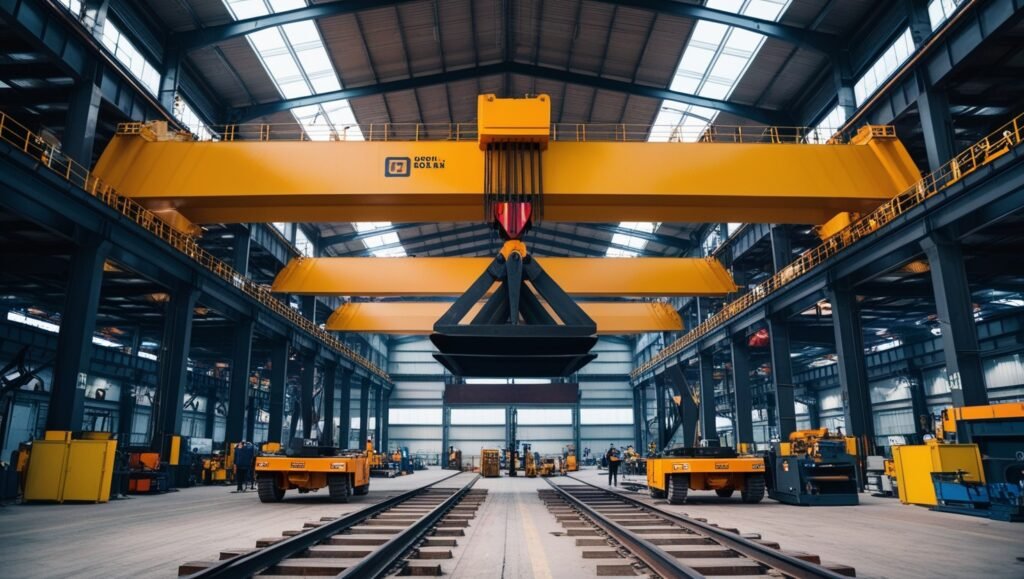

O Que é uma Ponte Rolante?
A ponte rolante é um equipamento industrial projetado para a movimentação de cargas pesadas em fábricas, armazéns e outros espaços amplos onde a elevação e transporte de materiais é essencial.
Essa estrutura de ponte se desloca horizontalmente sobre trilhos fixados no alto, enquanto o gancho ou gancho-guincho permite mover a carga verticalmente.
Essa configuração proporciona uma flexibilidade de movimento em várias direções, facilitando a manipulação de itens volumosos e pesados de forma segura e eficiente.
Tipos de Pontes Rolantes:
Monoviga:
- Com uma única viga que sustenta o sistema de elevação, é geralmente mais leve e econômica, indicada para cargas de menor capacidade.
Dupla Viga:
- Estruturada com duas vigas paralelas, oferece maior estabilidade, além de suportar cargas mais pesadas, ideal para operações industriais intensivas.
Suspensa:
- Instalada diretamente no teto, sem necessidade de colunas de apoio, sendo uma excelente opção para locais com restrições de espaço no solo.
Cada tipo de ponte rolante possui características que a tornam adequada para diferentes necessidades e tipos de operação. Portanto, esse equipamento é essencial em setores que requerem movimentação constante e segura de materiais de grande porte, como metalurgia, siderurgia, construção civil e logística.
Componentes e Estrutura de uma Ponte Rolante
Para compreender como a ponte rolante funciona, é essencial conhecer seus principais componentes e a estrutura que possibilitam a elevação e movimentação das cargas com segurança e precisão.
Componentes Principais
Vigas:
- As vigas são a estrutura central da ponte, podendo ser simples (monoviga) ou dupla (dupla viga). São responsáveis por suportar o peso da carga e permitir que o sistema de elevação se desloque horizontalmente. Ou seja, as pontes rolantes com dupla viga suportam cargas mais pesadas e oferecem maior estabilidade.
Trilhos:
- Instalam os trilhos em suportes elevados ou diretamente no teto da instalação, permitindo o movimento horizontal da ponte rolante de um lado ao outro. Assim, esses trilhos guiam o deslocamento da viga e do gancho-guincho, possibilitando que a ponte alcance diferentes pontos no ambiente de trabalho.
Guincho (ou Gancho-Guincho):
- Esse é o componente responsável pelo movimento vertical da carga. Um sistema de controle aciona o guincho, que usa cabos ou correntes de alta resistência para suportar o peso e garantir a segurança durante o transporte.
Controles:
- Para operar uma ponte rolante, utiliza-se sistemas de controle, que podem ser remotos ou fixos. Esses controles possibilitam a movimentação precisa da carga em todas as direções, assegurando que o operador mantenha uma distância segura enquanto manipula materiais pesados.
Estrutura e Funcionamento
Projetam a estrutura de uma ponte rolante para garantir que o equipamento suporte tanto o peso das cargas quanto os movimentos constantes e repetitivos. Em uma operação típica, a viga se desloca ao longo dos trilhos enquanto o guincho levanta e posiciona a carga de acordo com a necessidade. Com isso, o operador pode movimentar o item de maneira horizontal e vertical, maximizando a flexibilidade e segurança nas operações.
Como Funciona uma Ponte Rolante?
O funcionamento de uma ponte rolante envolve o movimento coordenado de diversos componentes para levantar, mover e posicionar cargas pesadas com precisão.
Portanto, este equipamento opera de maneira versátil em várias direções, permitindo a movimentação eficiente e segura dentro de um ambiente industrial.
Operação Básica
A operação de uma ponte rolante é dividida em três movimentos principais:
Longitudinal:
- Este movimento ocorre ao longo dos trilhos instalados no topo da estrutura do local, geralmente indo de um extremo ao outro do espaço de trabalho. Esse deslocamento longitudinal é essencial para que a ponte alcance todos os pontos dentro do espaço onde está instalada.
Transversal:
- A viga da ponte se desloca lateralmente, permitindo que você movimente a carga de um lado ao outro da ponte. Esse movimento transversal ocorre quando a estrutura possui dupla viga, o que garante maior estabilidade e flexibilidade para a movimentação lateral.
Vertical:
- Por meio do guincho, a carga é elevada ou abaixada conforme necessário. Esse movimento vertical é preciso e controlado, permitindo que o operador posicione a carga na altura exata, minimizando riscos e otimizando o tempo de movimentação.
Controle e Segurança
A operação de uma ponte rolante é feita por meio de sistemas de controle, que podem ser tanto fixos quanto remotos.
Esses controles permitem ao operador ajustar a posição da carga com precisão, evitando obstáculos e garantindo a segurança de todos no ambiente de trabalho.
Além disso, a ponte rolante é equipada com sistemas de segurança, como sensores e alarmes, que evitam o movimento descontrolado da carga e previnem acidentes.
Esses sistemas são cruciais em ambientes industriais, onde a manipulação de cargas pesadas exige cuidado extremo.
Vantagens de Utilizar uma Ponte Rolante
O uso de uma ponte rolante em operações industriais oferece uma série de vantagens que vão além da simples movimentação de cargas pesadas.
Esses equipamentos são essenciais para aumentar a segurança, otimizar o espaço e melhorar a eficiência das operações. Além disso atendem a diversas necessidades em ambientes que exigem manipulação de materiais robustos.
Principais Vantagens
Aumento da Segurança:
- A ponte rolante reduz a necessidade de movimentação manual de cargas, diminuindo riscos de acidentes de trabalho. Sendo assim, com o operador posicionado a uma distância segura e controlando a ponte remotamente, os riscos de lesões e acidentes com cargas pesadas são minimizados.
Eficiência e Agilidade:
- A capacidade de levantar e movimentar cargas em várias direções permite um fluxo de trabalho mais rápido e eficiente. Ou seja, o operador pode realizar operações de carregamento e descarregamento com precisão, aumentando a produtividade e reduzindo o tempo de espera.
Redução de Custos Operacionais:
- Com a ponte rolante, é possível reduzir a necessidade de equipamentos de transporte adicionais, como empilhadeiras, e otimizar o espaço do ambiente. Além disso, ao minimizar a exposição de trabalhadores a atividades físicas intensas, os custos relacionados a afastamentos e saúde ocupacional também tendem a diminuir.
Aproveitamento do Espaço Vertical:
- Esse equipamento permite o uso do espaço vertical, liberando áreas no chão e facilitando a organização e circulação no ambiente de trabalho. Esse aproveitamento do espaço é fundamental para locais com grandes estoques ou operações com equipamentos volumosos.
Versatilidade em Diferentes Setores:
- A ponte rolante é adaptável a diversos setores industriais, desde metalurgia até construção civil e logística. Ela é ideal para qualquer operação que demande movimentação constante de materiais, podendo ser configurada para suportar uma variedade de pesos e dimensões de carga.
Aplicações de Pontes Rolantes na Indústria
As pontes rolantes desempenham um papel crucial em diversas indústrias, oferecendo soluções eficientes para a movimentação de cargas pesadas e volumosas.
Elas são especialmente úteis em ambientes onde a segurança e a precisão no transporte de materiais são essenciais.
Vamos explorar algumas das principais aplicações desse equipamento em diferentes setores industriais.
Indústria Metalúrgica e Siderúrgica
- Nas indústrias metalúrgica e siderúrgica, onde as operações exigem a manipulação de materiais pesados como metais fundidos, bobinas de aço e peças volumosas, as pontes rolantes são indispensáveis.
Elas são usadas para transportar peças de grandes dimensões, com cargas que podem exceder várias toneladas.
O uso de pontes rolantes ajuda a melhorar a segurança e a eficiência na movimentação desses materiais pesados, que são de difícil manejo manual.
Construção Civil
- No setor da construção civil, as pontes rolantes são usadas em obras de grande porte, como construção de pontes, edifícios e infraestrutura pesada. Elas são fundamentais para movimentar materiais como concreto, aço e outras substâncias pesadas em canteiros de obras. Além disso, as pontes rolantes ajudam a agilizar o processo de levantamento de grandes componentes estruturais, economizando tempo e recursos.
Indústria de Logística e Armazéns
- No setor de logística, as pontes rolantes são amplamente usadas em armazéns e centros de distribuição para movimentar materiais e cargas de forma rápida e segura. Elas são particularmente eficazes na carga e descarga de caminhões, movimentação de paletes e armazenamento de produtos pesados. Assim, a agilidade e a capacidade de transporte vertical ajudam a otimizar o espaço e a aumentar a produtividade no armazenamento e distribuição de mercadorias.
Indústria Automotiva
- Na indústria automotiva, as pontes rolantes são usadas para mover componentes pesados durante o processo de montagem de veículos. Elas permitem a movimentação de peças grandes, como motores e chassis, de um setor para outro, com precisão e eficiência. Contudo, com o aumento das demandas por produção em massa, a utilização dessas pontes é essencial para garantir a fluidez das linhas de montagem.
Portos e Terminais Marítimos
- Nos portos e terminais marítimos, as pontes rolantes são utilizadas para o carregamento e descarregamento de containers e cargas pesadas dos navios. O uso de pontes rolantes nesses ambientes permite uma movimentação eficiente das cargas, economizando tempo e evitando danos às mercadorias. Além disso, a agilidade na movimentação de containers também contribui para a melhoria do processo logístico, especialmente em grandes terminais portuários.
Indústria de Energia
- Em indústrias que geram energia, como usinas e refinarias, as pontes rolantes são essenciais para movimentar equipamentos pesados, como turbinas e geradores, durante a instalação e manutenção. A capacidade de levantar e transportar esses componentes com precisão é vital para garantir a continuidade e a eficiência do funcionamento da planta.
Como Escolher a Ponte Rolante Ideal para Sua Empresa
Escolher a ponte rolante certa para suas operações industriais é uma decisão estratégica que pode, com certeza, impactar diretamente a eficiência, a segurança e a rentabilidade de sua empresa.
Com diversas opções disponíveis no mercado, é importante considerar uma série de fatores antes de tomar a decisão final.
Vamos analisar os principais pontos a serem avaliados na hora de escolher a ponte rolante ideal.
Capacidade de Carga
- O primeiro aspecto a ser considerado é a capacidade de carga da ponte rolante. Essa capacidade depende do peso das cargas que você irá movimentar. Ou seja, para determinar a capacidade de carga ideal, você precisa analisar o peso máximo que será transportado com regularidade, considerando margens de segurança para evitar sobrecarga do equipamento. Contudo, você pode projetar pontes rolantes para suportar desde poucas toneladas até cargas extremamente pesadas.
Tipo de Estrutura (Monoviga ou Dupla Viga)
- A escolha entre pontes rolantes de monoviga ou dupla viga depende do tipo de carga e das condições operacionais. As pontes rolantes monoviga são mais compactas e adequadas para cargas leves a médias, oferecendo uma solução mais econômica. Já as pontes rolantes de dupla viga são ideais para ambientes que exigem o levantamento de cargas mais pesadas, pois oferecem maior estabilidade e capacidade de carga.
Tamanho e Layout do Espaço
- O tamanho e o layout do seu espaço de trabalho influenciam diretamente na escolha da ponte rolante. A estrutura do local, como a altura do teto e a largura disponível, determinará qual modelo de ponte rolante é mais adequado. Para espaços pequenos ou com obstáculos, as pontes rolantes de monoviga podem ser uma boa opção, enquanto para espaços amplos com alta demanda de carga, uma ponte rolante de dupla viga pode ser mais eficaz.
Tipo de Controle (Manual, Remoto ou Automático)
- O controle da ponte rolante pode ser manual, remoto ou até mesmo automatizado. O controle manual é mais simples e econômico, mas pode ser mais difícil de operar em espaços grandes. O controle remoto oferece maior flexibilidade e segurança, pois permite que o operador esteja distante da carga, o que é especialmente importante em ambientes com risco de acidente. Sistemas automáticos, por sua vez, são ideais para operações de alta demanda e podem ser integrados com outros sistemas de automação industrial.
Ambiente de Operação
- O ambiente em que a ponte rolante será utilizada também deve ser levado em consideração. Por exemplo, se a operação ocorrer em um ambiente com altas temperaturas, exposição a produtos químicos ou poeira, é necessário optar por materiais e componentes que atendam às condições específicas de trabalho. Em particular, pontes rolantes para ambientes agressivos precisam ser fabricadas com materiais resistentes à corrosão ou com tratamentos especiais.
Manutenção e Durabilidade
- Além disso, a durabilidade e a facilidade de manutenção de uma ponte rolante são fatores cruciais para garantir sua operação a longo prazo. Assim, verifique a disponibilidade de peças de reposição e a assistência técnica da fabricante. Optar por uma ponte rolante com manutenção simples e que tenha boa durabilidade pode, por fim, reduzir custos operacionais e aumentar a vida útil do equipamento.
Certificação e Conformidade com Normas de Segurança
- Por fim, é fundamental garantir que a ponte rolante atenda a todas as normas de segurança e regulamentações locais, como as exigidas pela NR-12 (Norma Regulamentadora de Máquinas e Equipamentos) no Brasil. Verifique se o equipamento possui certificações que comprovam sua conformidade com essas normas, pois isso garantirá a segurança dos trabalhadores e a legalidade da operação.
Manutenção e Cuidados Essenciais para Garantir a Durabilidade da Sua Ponte Rolante
A manutenção regular é um fator fundamental para garantir que a ponte rolante continue funcionando de maneira eficiente e segura ao longo do tempo.
Sem os cuidados adequados, há risco de falhas mecânicas, danos e até acidentes de trabalho, o que pode resultar em altos custos de reparação e interrupções nas operações.
Por isso, este capítulo abordará as práticas de manutenção essenciais para prolongar a vida útil da sua ponte rolante e evitar problemas.
Manutenção Preventiva
- A manutenção preventiva, sem dúvida, é crucial para evitar falhas inesperadas e garantir que todos os componentes da ponte rolante estejam em boas condições de operação. Ela inclui inspeções regulares dos sistemas mecânico, elétrico e eletrônico do equipamento. Durante as inspeções, é importante, por exemplo, verificar:
- Cabos e cordas de aço: Certificar-se de que não estão desgastados ou danificados.
- Motores e sistemas de acionamento: Verificar o funcionamento correto e lubrificação adequada.
- Estrutura de viga: Inspecionar possíveis desgastes ou trincas.
- Controles e comandos: Garantir que os sistemas de controle estejam funcionando corretamente, incluindo os controles remotos, caso o equipamento utilize esse sistema.
Lubrificação Adequada
- A lubrificação regular dos componentes móveis da ponte rolante é essencial para garantir seu bom funcionamento e evitar o desgaste excessivo das partes mecânicas. Certifique-se de lubrificar os trilhos, motores, caixas de engrenagem e os sistemas de suspensão conforme as recomendações do fabricante. A lubrificação ajuda a reduzir o atrito e prevenir a corrosão dos materiais, além de manter o equipamento operando de maneira mais silenciosa e eficiente.
Verificação de Componentes de Segurança
- A segurança deve ser sempre uma prioridade. Portanto, inspecionar os componentes de segurança regularmente pode, de fato, evitar acidentes graves. Por exemplo, verifique itens como:
- Sistemas de frenagem: Certifique-se de que os freios estão em boas condições e funcionando corretamente.
- Dispositivos de limite de carga: Além disso, garanta que os sensores de sobrecarga estejam calibrados e funcionando corretamente.
- Sistemas de emergência: Finalmente, teste os sistemas de parada de emergência para garantir que eles operem corretamente em caso de falha.
Revisão de Estruturas e Trilhos
- É necessário inspecionar regularmente a estrutura metálica e os trilhos da ponte rolante para detectar sinais de desgaste, corrosão ou deformação. A integridade da estrutura é essencial para suportar o peso das cargas e garantir a estabilidade durante a operação. Ou seja, caso haja sinais de danos nos trilhos ou na estrutura metálica, é crucial realizar reparos imediatos.
Treinamento de Funcionários
- Além das inspeções e manutenções técnicas, o treinamento adequado dos operadores é fundamental. Funcionários bem treinados são capazes de detectar sinais de desgaste no equipamento e operar a ponte rolante de maneira segura e eficiente. Isso inclui treinamento sobre o uso correto dos controles, limites de carga e como agir em caso de emergências.
Monitoramento de Desempenho
- Utilizar tecnologia para monitorar o desempenho da ponte rolante pode ser uma excelente maneira de prevenir falhas. Alguns sistemas modernos oferecem sensores que monitoram a carga, a velocidade e a temperatura do equipamento, permitindo que você acompanhe em tempo real as condições operacionais. A implementação de tecnologia de monitoramento remoto pode ajudar a detectar problemas antes que se tornem mais graves.
Substituição de Peças e Componentes
- Ao longo do tempo, algumas peças da ponte rolante se desgastam devido ao uso constante. Após determinado período de operação, os operadores podem precisar substituir componentes como os cabos de aço, as rodas, os motores e as engrenagens. Eles devem substituir as peças por peças originais recomendadas pelo fabricante, garantindo a continuidade do bom desempenho do equipamento..
Documentação e Histórico de Manutenção
- Manter um registro detalhado de todas as manutenções realizadas na ponte rolante é uma boa prática para monitorar o histórico do equipamento. Isso ajuda a identificar padrões de desgaste e possíveis falhas recorrentes, permitindo que a manutenção seja ajustada conforme necessário. A documentação também é útil para futuras auditorias e para garantir que o equipamento esteja sempre em conformidade com as normas de segurança.
Soluções da Seyconel para Garantir a Segurança e Eficiência da Sua Ponte Rolante
A Seyconel oferece uma gama de soluções especializadas visando garantir que sua ponte rolante opere com máxima segurança e eficiência.
Projetamos nossa linha de produtos não apenas para atender às necessidades de indústrias que lidam com movimentação de cargas pesadas, mas também para oferecer maior controle, proteção e desempenho durante as operações.
Confira a seguir alguns dos principais produtos que você pode integrar à sua ponte rolante:

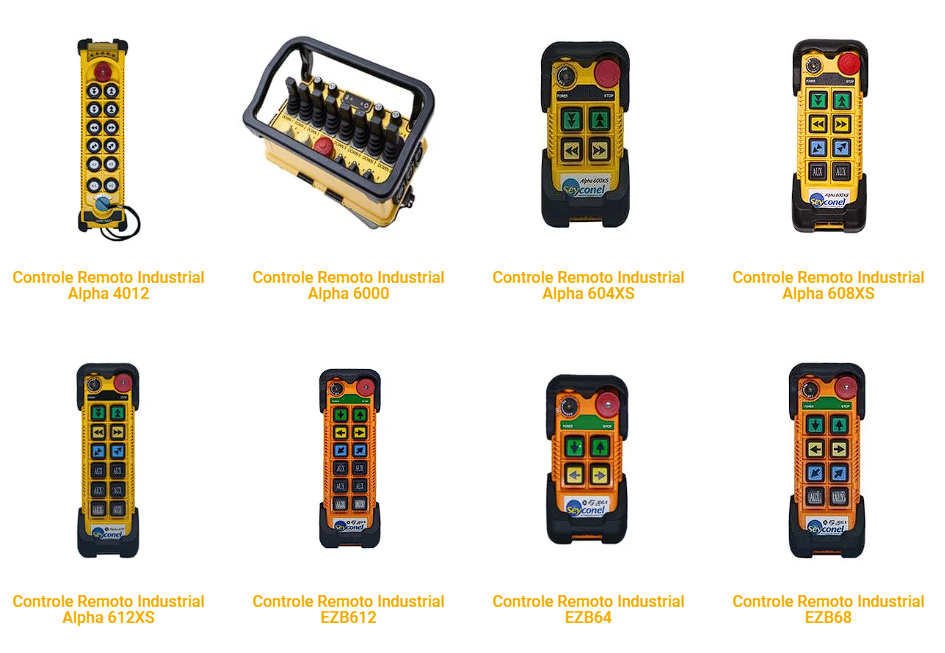

Controles Remotos
A Seyconel fornece controles remotos de última geração, permitindo que os operadores comandem a ponte rolante à distância, garantindo maior segurança, especialmente em áreas de risco. Além disso, com esses controles, é possível operar o equipamento com total precisão e controle, sem a necessidade de estar fisicamente próximo à carga ou à ponte rolante.

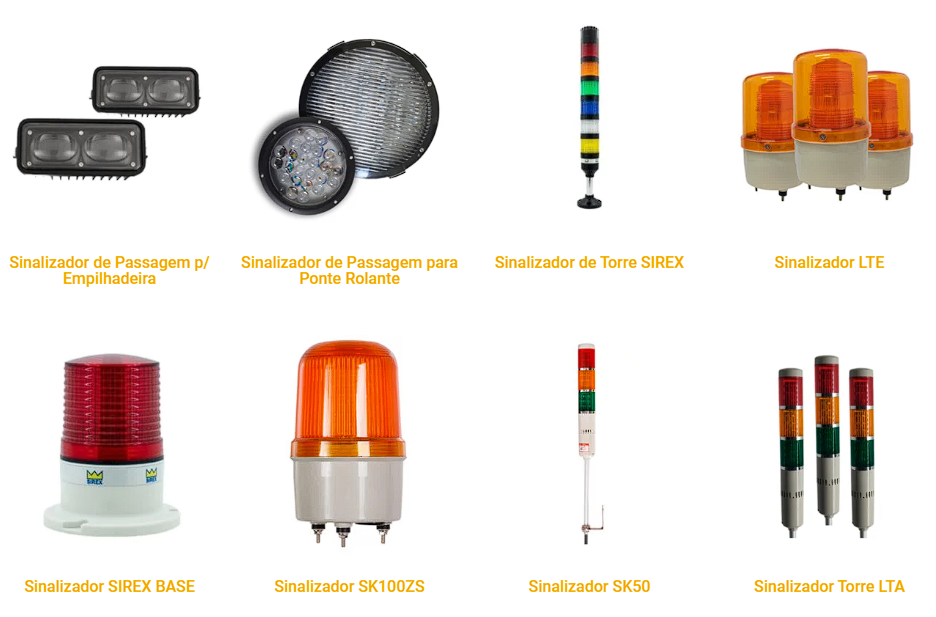

Sinalizadores
Nossos sinalizadores são fundamentais para a segurança operacional da ponte rolante. Eles emitem alertas visuais e sonoros, avisando os operadores e colaboradores sobre o movimento da carga e possíveis riscos. Portanto, é possível aumentar a conscientização sobre a movimentação das cargas, além de reduzir as chances de acidentes.

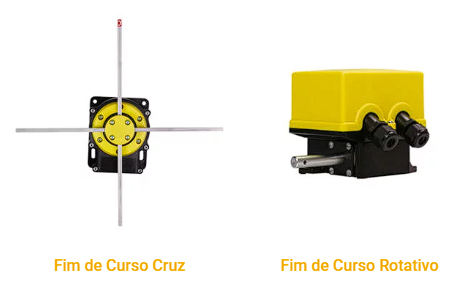

Fim de Curso
O fim de curso é um dispositivo crucial para garantir que a ponte rolante não ultrapasse limites predefinidos durante sua operação. Ou seja, ele ajuda a proteger tanto a carga quanto a estrutura da ponte, prevenindo danos causados por movimentos excessivos ou imprecisos.

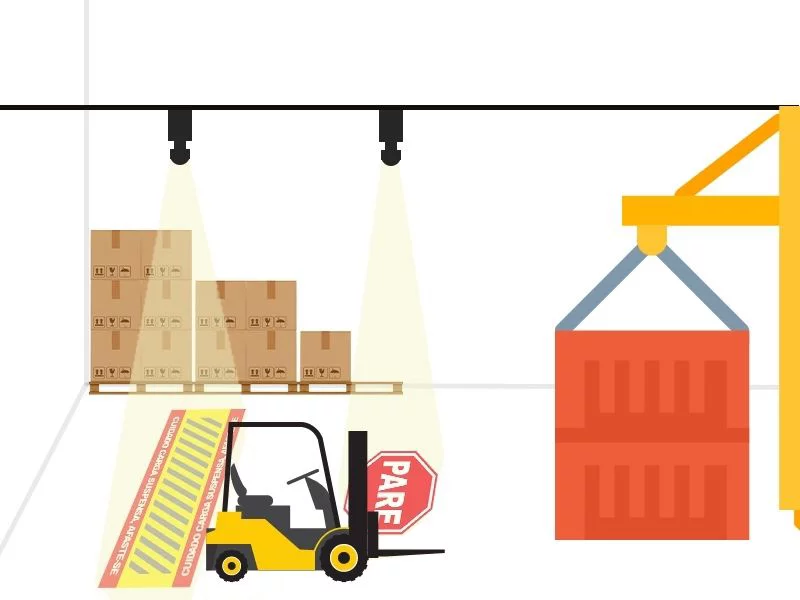

Projetores de Imagem de Segurança
Os projetores de imagem de segurança da Seyconel são uma inovação que projeta imagens no chão para criar uma zona de segurança ao redor da ponte rolante. Esses projetores aumentam a visibilidade, alertando os colaboradores sobre a proximidade do equipamento e, além disso, garantem que se mantenham a uma distância segura.

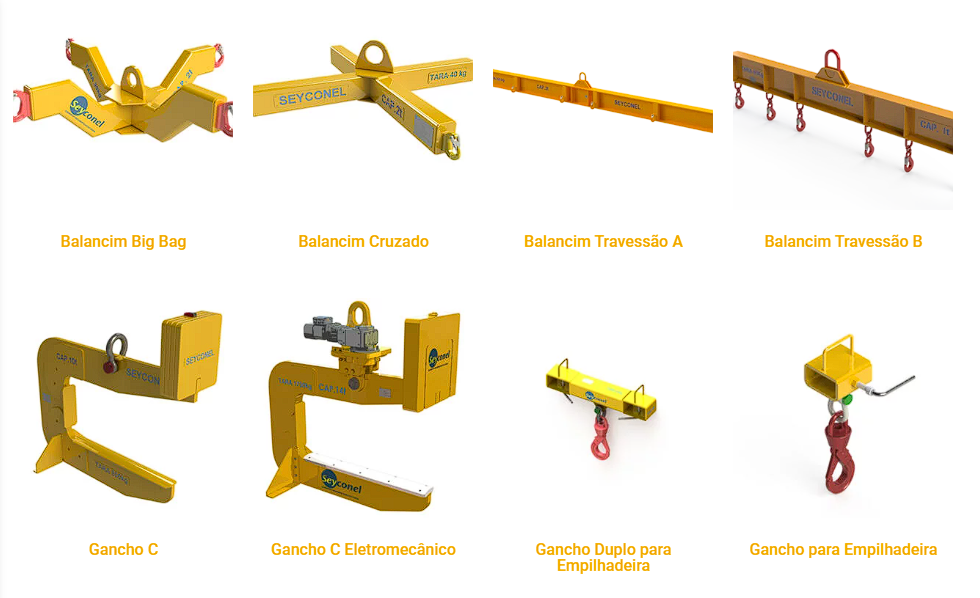

Soluções Personalizadas
Além desses produtos, a Seyconel oferece uma variedade de dispositivos especiais, adaptados às necessidades específicas de cada cliente. Portanto, se a sua operação exige soluções personalizadas, nossa equipe de engenharia está pronta para desenvolver sistemas sob medida, garantindo que a sua ponte rolante tenha o máximo desempenho e atenda às exigências de segurança e eficiência.
Aumente a segurança e a eficiência da sua ponte rolante com as soluções inovadoras da Seyconel. Entre em contato com nossa equipe e descubra como nossos produtos, como controles remotos, sinalizadores, fim de curso, projetores de segurança e muito mais, podem transformar sua operação. Garanta o melhor para sua empresa, com a qualidade e confiabilidade que a Seyconel oferece.
